Резонанс напряжений: формулы, условия, физический смысл

Резонанс напряжений — это явление в последовательной RLC-цепи, при котором индуктивное и емкостное сопротивления становятся равными, полное сопротивление цепи падает до минимума, а ток достигает максимального значения. Рассмотрим условия возникновения резонанса, выведем основные формулы и разберём физический смысл каждого параметра.

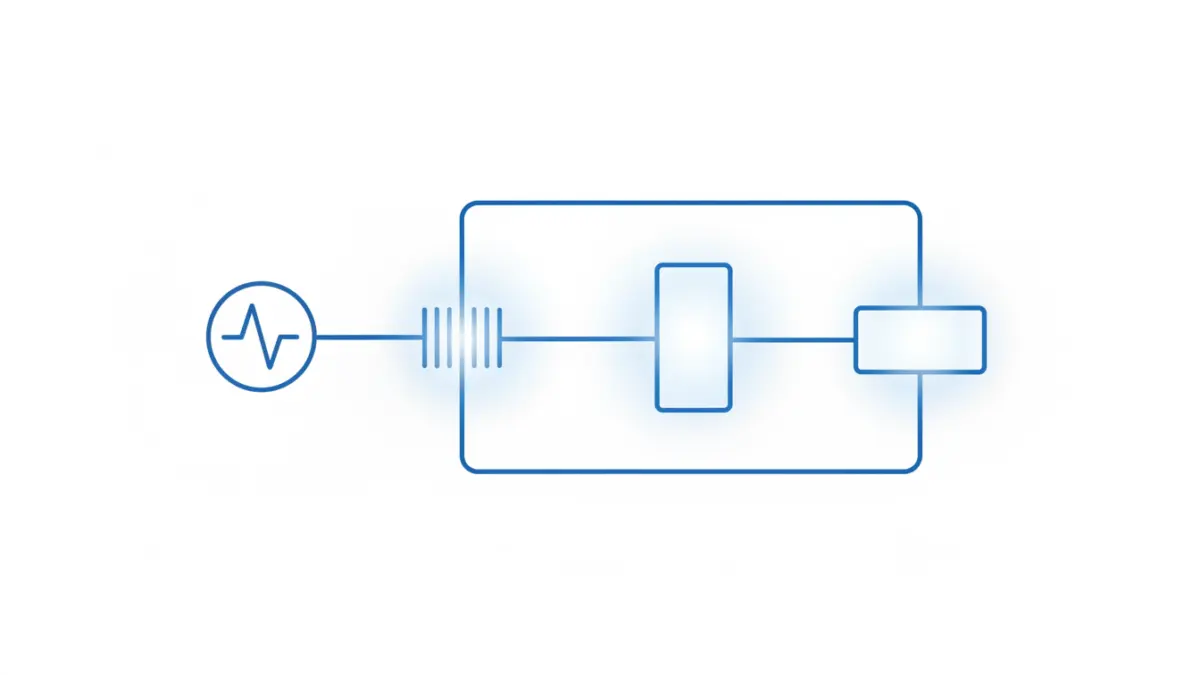

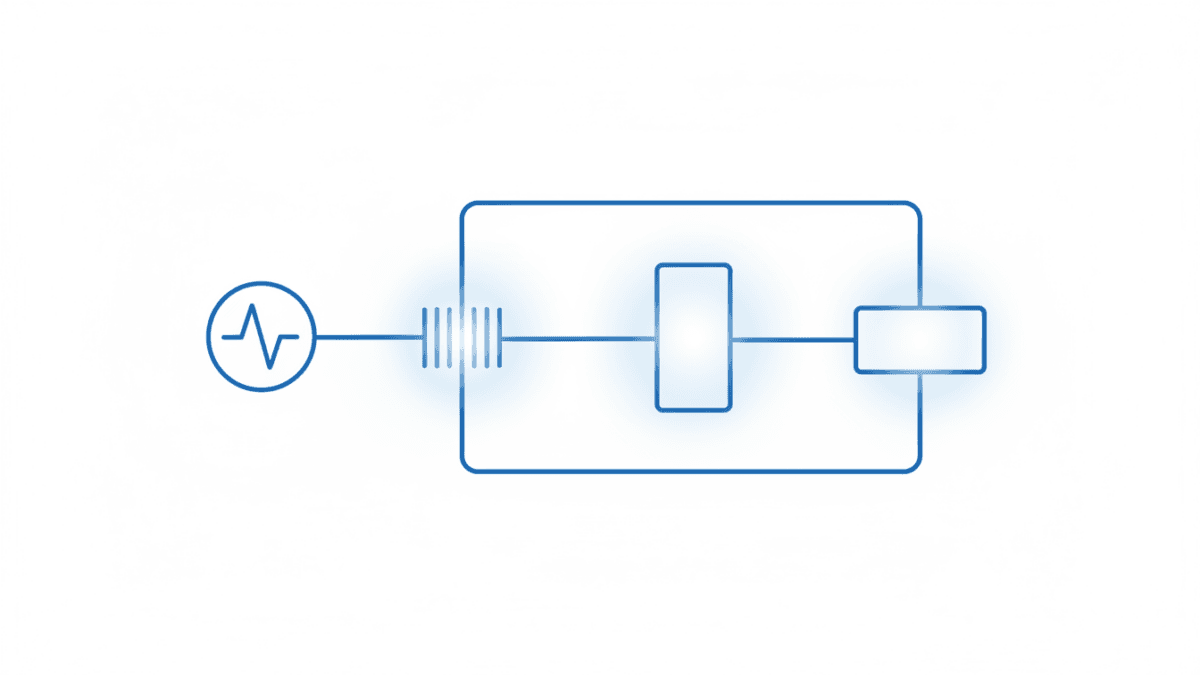

Последовательный колебательный контур: устройство и принцип

Последовательный колебательный контур состоит из трёх элементов, соединённых друг за другом: катушки индуктивности с параметром L, конденсатора ёмкостью C и резистора с активным сопротивлением R. Такую цепь питает источник переменного тока с изменяемой частотой. В контуре происходит непрерывный обмен энергией между электрическим полем конденсатора и магнитным полем катушки — это и есть электрические колебания.

На катушке индуктивности ток отстаёт от напряжения на 90°, а на конденсаторе — опережает на 90°. Поэтому напряжения на этих двух элементах всегда находятся в противофазе. Когда частота вынужденных колебаний источника совпадает с собственной частотой контура, наступает резонанс.

Условия возникновения резонанса напряжений

Главное условие резонанса — равенство индуктивного и емкостного реактивных сопротивлений:

X_L = X_C, то есть ωL = 1/(ωC)

При выполнении этого условия реактивные сопротивления взаимно компенсируются. Импеданс цепи становится чисто активным и равен R:

Z = √(R² + (X_L − X_C)²) = R

Сдвиг фаз между током и напряжением источника равен нулю (φ = 0). Цепь ведёт себя так, будто в ней нет реактивных элементов — ток и напряжение совпадают по фазе.

Резонансная частота: формула Томсона

Резонансная частота определяется параметрами индуктивности и ёмкости контура. Из условия ωL = 1/(ωC) находим собственную угловую частоту:

ω₀ = 1/√(LC)

Это формула Томсона. Циклическая частота связана с угловой соотношением f₀ = ω₀/(2π). Чем больше индуктивность или ёмкость, тем ниже резонансная частота — колебания становятся медленнее.

В реальном контуре с потерями частота затухающих свободных колебаний чуть отличается от идеальной: ω_р = √(ω₀² − δ²), где δ = R/(2L) — параметр затухания. При малом активном сопротивлении эта поправка незначительна.

Ток и напряжение при резонансе

По закону Ома для цепи переменного тока амплитуда тока определяется отношением напряжения источника к импедансу. В случае резонанса полное сопротивление минимально, поэтому:

I_max = U/R

Ток в цепи достигает максимального значения. При этом напряжение на катушке индуктивности и напряжение на конденсаторе могут многократно превышать напряжение источника питания. Эти напряжения равны по модулю и противоположны по фазе, поэтому их сумма равна нулю — на векторной диаграмме они компенсируют друг друга.

Добротность контура

Добротность контура Q — безразмерная величина, показывающая, во сколько раз напряжение на реактивных элементах превышает напряжение источника при резонансе:

Q = U_L/U = U_C/U = ω₀L/R = 1/(ω₀CR)

Существует также выражение через характеристическое (волновое) сопротивление контура ρ = √(L/C): тогда Q = ρ/R. В электронной технике добротность обычно лежит в диапазоне от 10 до 500. Чем выше добротность, тем острее резонансная кривая и ýже полоса пропускания.

Полоса пропускания — диапазон частот, на границах которого ток снижается в √2 раз по сравнению с резонансным значением. Она обратно пропорциональна добротности: Δω = ω₀/Q.

Практическое применение и связь с резонансом токов

Явление резонанса напряжений лежит в основе работы радиоприёмника: настраивая ёмкость конденсатора, мы изменяем резонансную частоту контура и выделяем сигнал нужной радиостанции из множества частот. Помимо радиотехники, последовательный колебательный контур применяется в фильтрах, генераторах и измерительных схемах.

Резонанс напряжений не следует путать с резонансом токов, который возникает в параллельном колебательном контуре. При резонансе токов полное сопротивление цепи, наоборот, максимально, а ток через источник минимален. Оба явления описываются сходными формулами, но имеют противоположные физические проявления.

Основные формулы: сводная таблица

• Условие резонанса: ωL = 1/(ωC)
• Резонансная частота: ω₀ = 1/√(LC)
• Импеданс при резонансе: Z = R
• Максимальный ток: I_max = U/R
• Добротность: Q = ω₀L/R = 1/(ω₀CR) = ρ/R
• Полоса пропускания: Δω = ω₀/Q
• Параметр затухания: δ = R/(2L)
